“Tratamiento de Efluentes”.
NECESIDADES:
1.- Actualizar el sistema de control basado en un PLC-5 con E/S locales y ampliar el control al área de tratamiento de efluentes.
2.- Desarrollar la ingeniería e integración del equipo de control que corresponde a las actualizaciones.
3.- Manejar y monitorear arrancadores para motores eléctricos (Telemecanique) en Modbus.
4.- Comunicar el PLC con el DCS TDC 3000 de Honeywell existente en planta.
SOLUCIÓN:
1.- Se instaló un PLC ControlLogix 1756-L62 al que se traslado la lógica que tenia el PLC-5 (Oxidador térmico), se aprovecharon los módulos de E/S 1771 coactándolos al nuevo PLC a través de ControlNet, el ControlLogix además tiene E/S locales destinadas al área de tratamiento de efluentes.
2.- Se hizo la ingeniería y armado de los gabinetes de control (PLC) y de fuerza (Arrancadores Telemecanique), programación y configuración del PLC y se desarrollo la interfase de operación en un Panel View Plus.
3.- A través de Modbus el PLC mandan órdenes de Arranque y Paro a los arrancadores y se monitorean los estados y condiciones de estos.
4.- El PLC también tiene conectividad con el DCS en modbus que permite el monitoreo en cuarto de control de las condiciones de proceso y alarmas.
DETALLES:

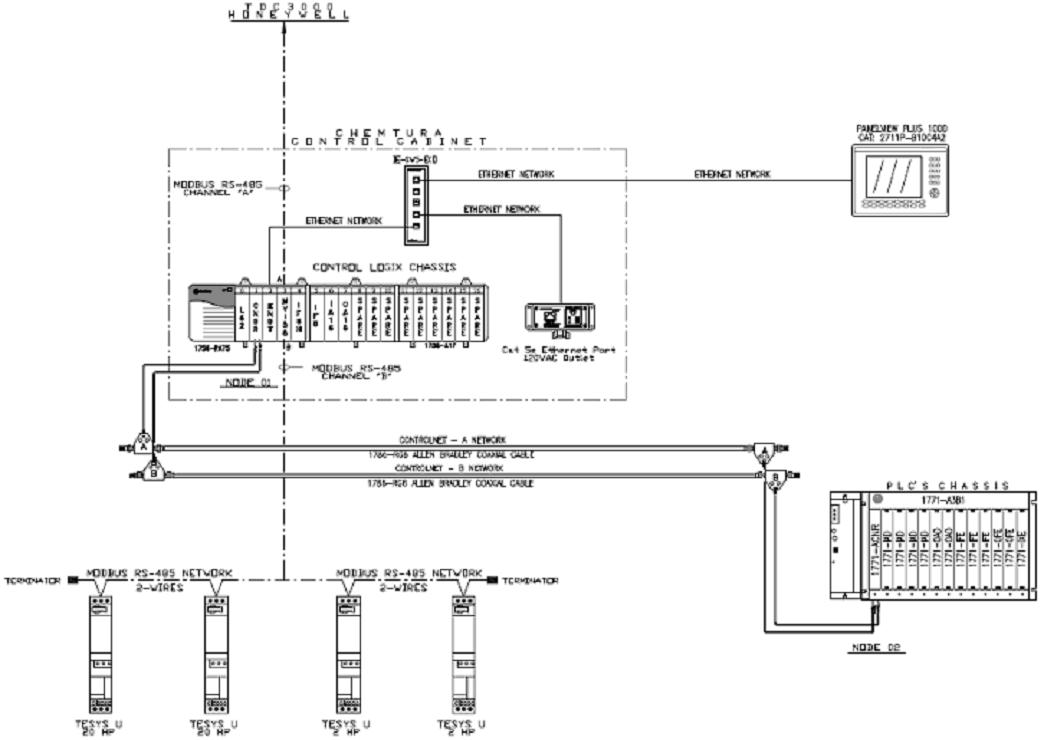

Arquitectura

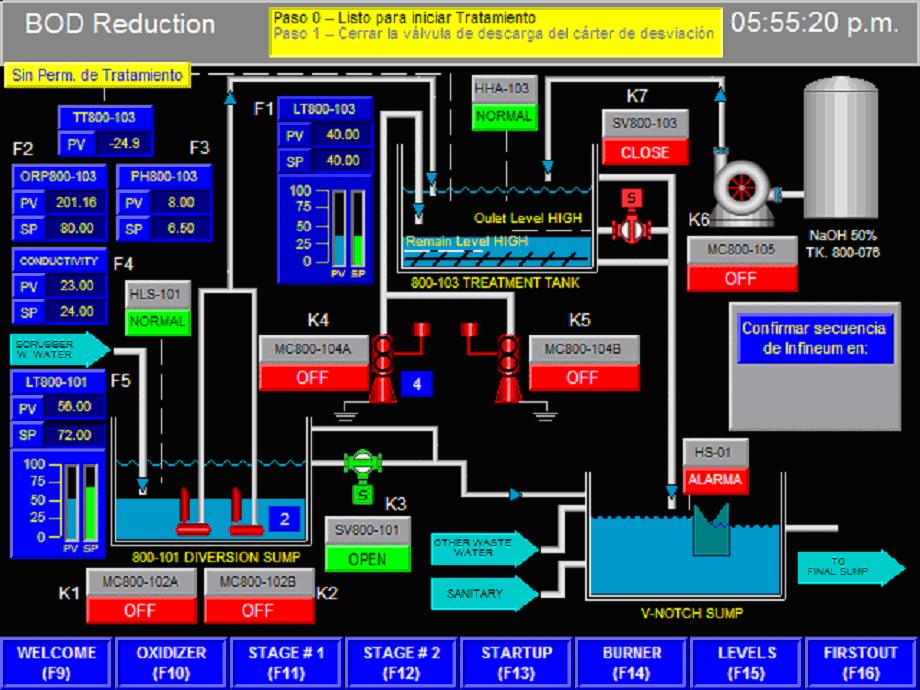

Grafico en Panel View Plus.
CONCLUSIONES:
La capacidad de procesamiento del nuevo PLC maneja con facilidad las dos áreas incluidas en el proyecto, y tiene comunicación en Modbus al DCS, arrancadores y en Ethernet/IP al Panel View Plus, de tal forma que en lo colectivo el sistema de control resultante es robusto y flexible
