APLICACIÓN / PROCESO:
“Seguridad y Monitoreo de señales de concentración de hidrocarburos en el medio ambiente”.
NECESIDAD:
N1.- Monitorear señales analógicas para detección de hidrocarburos basados en un PLC que cumpla con las normas aplicables en las dos áreas de la planta.
N2.- Mostrar el estado de los instrumentos, valores de concentración y estados de alarma en una pantalla panorámica en cuarto de control.
N3.- Leer estados de sensores y alarmas del sistema de fuego y gas Notifier a través de BACnet al PLC, para también mostrarlos en cuarto de control.
N4.- Implementar matriz de causa efecto.
SOLUCIÓN:
S1.- Se instalaron dos sistemas (uno para cada área de la planta) basados en PLC ControlLogix 1756-L61 con esquema de redundancia y E/S a través de ControlNet en donde también se incluyo en cada uno de ellos un módulo de comunicación BACnet para enlazar el sistema de fuego y gas.
S2.- Se proporciono un monitor de 40 pulgadas como pantalla panorámica de monitoreo y una PC de escritorio que corre una aplicación de RSView Stand Alone, la comunicación al los PLCs es en Ethernet.
S3.- Se configuraron los módulo de comunicación BACnet y se procesaron los datos leídos del los sistemas de fuego y gas para mostrarlos en la pantalla de monitoreo.
S4.- Se programaron las acciones originadas por la matriz definida para cada sistema de monitoreo.
DETALLES:

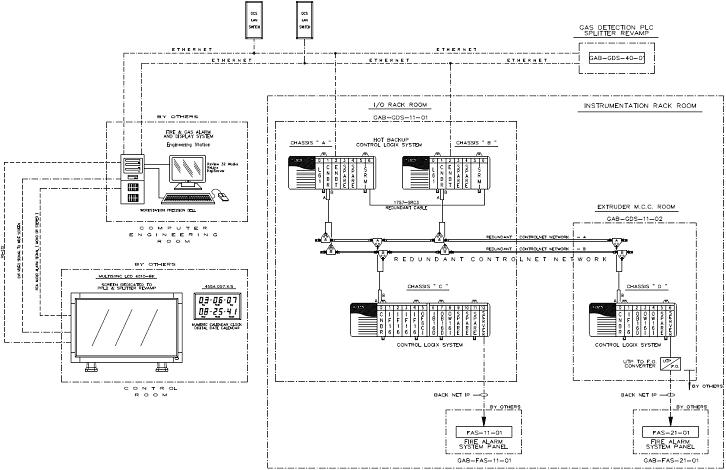

Arquitectura GSD L2.

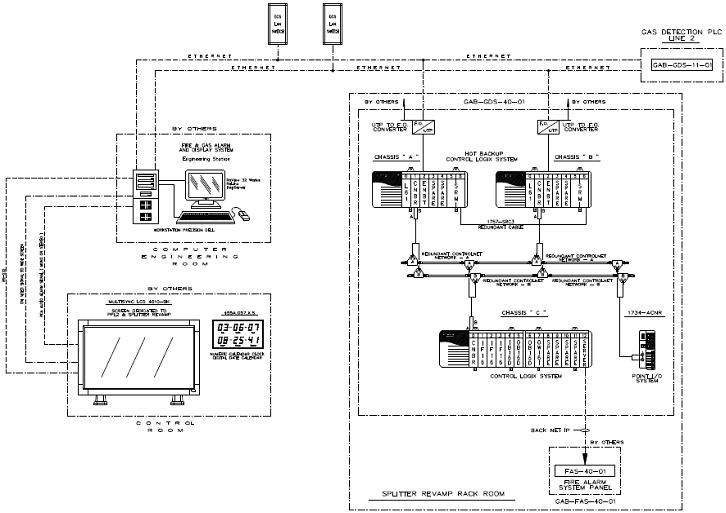

GDS Splitter

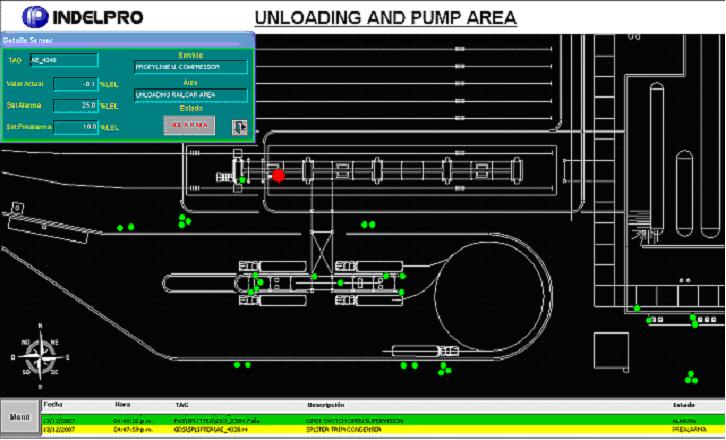

Grafico en RSView Stand Alone
CONCLUSIONES:
El sistema de monitoreo de hidrocarburos es un conjunto robusto y flexible que da a nuestro cliente seguridad y la facilidad de enterarse de manera oportuna de posibles condiciones de riesgo y ejecutar las medidas correctivas necesarias.
